Запасные части для локомотивов электропоездов

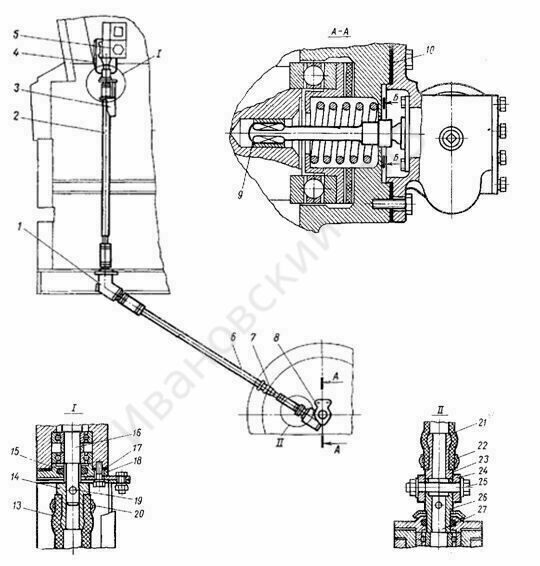

Рис .1 Привод скоростемера.
1 — промежуточный редуктор; 2, 6 — телескопические валы; 3 — ограждение; 4 — кронштейн скоростемера; 5 — скоростемер;
7 — чехол; 8 — червячный редуктор; 9, 16, 27 — валики; 10, 17 — прокладки; 11, 19 — штифты; 12, 24 — кольца; 13, 21 — рукава;
14, 23 — наконечники; 15 — уплотнителыюе кольцо; 18 — крышка опоры кронштейна скоростемера; 20, 22 — хомуты; 25 — болт; 26 — втулка.
|
Привода скоростемеров
|
|
№
|
Чертежный номер
|
Серия электровоза
|
|
1
|
С335-01-00
|
ЭР1, ЭР2, ЭР9
|
|
2
|
336-01-00
|
ЭР1, ЭР2, ЭР9
|
|
3
|
2ТЭ.10Л.00.20.007
|
ТЭ3, 2ТЭ10, 2ТЭ10Л, ТЭ10,2ТЭ10М
|
|
4
|
T328.87.00.00СБ
|
ЧМЭЗ
|
|
5
|
TЭМ1.00.20.003
|
ТЭМ2
|
Рис. 2 Червячный редуктор
1 – корпус; 2 – крышка; 3 – вал; 4 – червячное колесо; 5 – червяк; 6 – вилка; 7,8 – подшипники.
|
Червячные редуктора приводов скоростемеров
|
|
№
|
Чертежный номер
|
Серия электровоза
|
|
1
|
6ТН.724.019 -01
|
Прочее
|
|
2
|
6ТН.724.054 -01
|
Прочее
|
|
3
|
25.62.020
|
ЭР1, ЭР2, ЭР9
|
|
4
|
2ТЭ10Л.0020.012
|
ТЭ3, 2ТЭ10, 2ТЭ10Л, ТЭ10,2ТЭ10М
|
|
5
|
6ТН.724.006
|
ВЛ
|
|
6
|
6ТН.724.008
|
ВЛ
|
|
7
|
ТЭ2.62.1СБ
|
ТЭ3, 2ТЭ10, 2ТЭ10Л, ТЭ10,2ТЭ10М
|
|
8
|
ТЭ3.62.020СБ
|
2ТЭ116, ТЭ109, ТЭП70
|
|
9
|
РД.71.01.00
|
ЭР1, ЭР2, ЭР9
|
|
10
|
6ТЕ.030.650
|
Прочее
|
|
11
|
ДТЖИ.303151.001-01
|
Прочее
|
|
12
|
ДТЖИ.303.182.001
|
Прочее
|
|
13
|
ТГМ3.00.20.018
|
2ТЭ116, ТЭ109, ТЭП70, ТГМ6
|
| 14 |
ТЭМ1.00.20.040
|
ТЭМ1, ТЭМ2
|
| 15 |
ТЭМ2.0020.015
|
ТЭМ1, ТЭМ2
|
Рис. 3 Промежуточный редуктор.
1 – корпус редуктора; 2 – корпус подшипника; 3- крышка упорная; 4- крышка; 5,6 – шестерни; 7,8 – втулки
|
Промежуточные редуктора приводов скоростемеров
|
|
№
|
Чертежный номер
|
Серия электровоза
|
|
1
|
6ТН.724.019
|
ЧМ, ТЭ1, ТЭМ1, ТЭМ2
|
|
2
|
6ТН.724.054
|
ТЭ1, ТЭ1, ТЭМ1, ТЭМ2
|
|
3
|
ТЭ2.62.2 СБ
|
ТЭ1, ТЭ1, ТЭМ1, ТЭМ2
|
|
4
|
РД.70.01.00
|
ЭР1, ЭР2, ЭР9
|
|
5
|
6ТН.759.033
|
Прочее
|
|
6
|
6ТН.724.054
|
Прочее
|
|
7
|
ДТЖИ.303151.001
|
Прочее
|
|
8
|
5.00.20.020
|
Прочее
|
|
9
|
ТГМ3.00.20.015
|
Прочее
|
|
10
|
Т328.87.10.00СБ
|
ЧМЭЗ
|
|
11
|
2-02-8750-027
|
ЧМЭЗ |
|
