Редукторы и мотор-редукторы
Предлагаем к поставке редукторы и мотор-редукторы собственного производства
Редукторы червячные двухступенчатые общемашиностроительного применения типа Ч2 предназначены для увеличения крутящего момента и уменьшения частоты вращения в приводах различных машин и механизмов. Могут поставляться как комплектующие изделия в составе машин и механизмов, так и отдельно.
|
Редуктор Ч2-63/125
|
|
U ном.
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
1600
|
2000
|
2500
|
|
T
|
918
|
918
|
1035
|
950
|
950
|
1000
|
1125
|
1100
|
1100
|
1175
|
975
|
975
|
970
|
|
m
|
118
|
118
|
118
|
118
|
117
|
117
|
117
|
116
|
116
|
116
|
116
|
116
|
116
|
Условные обозначения, используемые в таблице:
U ном. – номинальное передаточное число редуктора;
T – номинальный крутящий момент на выходном валу редуктора, Нм;
m – масса редукторной части, кг
|

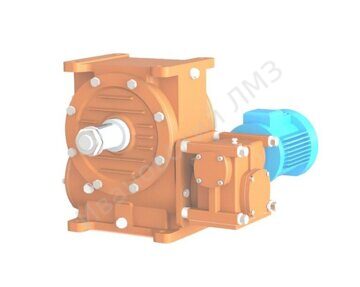

Мотор-редуктор МЧ2-63/125
|
|
n
|
9,0
|
7,0
|
5,5
|
4,0
|
3,5
|
2,7
|
2,0
|
1,7
|
1,4
|
1,0
|
0,8
|
0,7
|
0,5
|
|
W
|
1,5
|
1,5
|
1,5
|
1,1
|
0,75
|
0,55
|
0,55
|
0,37
|
0,37
|
0,37
|
0,25
|
0,25
|
0,25
|
|
n э/д
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
750
|
|
m
|
110
|
110
|
110
|
108
|
105
|
104
|
104
|
102
|
102
|
102
|
101
|
101
|
101
|
|
Уровень звуковой мощности
|
До 1,5 кВт - 82 дБ; свыше 1,5 кВт - 85 дБ
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Условные обозначения, используемые в таблице:
n – номинальная частота вращения выходного вала, об/мин;
W – расчетная мощность на быстроходном валу редуктора, кВт;
n э/д – номинальное число оборотов на быстроходном валу редуктора, об/мин;
m – масса мотор-редуктора в сборе, кг.
* - уточнять
Габаритные и присоединительные размеры

|
|
A
|
A1
|
B
|
B1
|
H
|
H1
|
c
|
aw1
|
aw2
|
L
|
L1
|
L4
|
L2max
|
|
Размеры, мм
|
275
|
230
|
230
|
190
|
396
|
111
|
22
|
63
|
125
|
455
|
230
|
235
|
740
|
Присоединительные размеры конического и цилиндрического конца выходного вала

|
|
A
|
A1
|
B
|
B1
|
H
|
H1
|
c
|
aw1
|
aw2
|
L
|
L1
|
L4
|
L2max
|
|
Размеры, мм
|
275
|
230
|
230
|
190
|
396
|
111
|
22
|
63
|
125
|
455
|
230
|
235
|
740
|
Присоединительные размеры конического и цилиндрического конца выходного вала
|
|
Выходные концы валов
|
L
|
L1
|
L2
|
b
|
d
|
d1
|
t1
|
|
Размеры, мм
|
Конические
|
110
|
82
|
38
|
30
|
14
|
55
|
28,95
|
|
Размеры, мм
|
Цилиндрические
|
110
|
-
|
-
|
16
|
55
|
55
|
59
|
Редуктор цилиндрический двухступенчатый
Редукторы цилиндрические горизонтальные двухступенчатые общемашиностроительного применения предназначены для увеличения крутящего момента и уменьшения частоты вращения в приводах различных машин и механизмов. Характер нагрузок: однонаправленные и реверсивные, постоянные и изменяемые. Режим работы: непрерывный или с периодическими небольшими остановками. Валы вращаются в обе стороны. Входной и выходной валы могут иметь цилиндрическое или коническое исполнение. Варианты сборки редуктора соответствуют ГОСТ 20373-74.

|
Обозначение
|
Ряд передаточных чисел Uном.
|
Крутящий момент на
выходном
валу Мкр., Н·м
|
Размеры, мм |
Масса, кг |
| Aw1 |
Aw2 |
Н |
B |
L |
B1 |
L1 |
A1 |
A2 |
K |
M |
|
1Ц2У-250
|
8, 10, 12.5, 16, 20, 25, 31.5, 40
|
до 5000
|
160 |
250
|
530
|
290
|
850
|
280
|
730 |
335 |
265 |
218 |
670 |
310 |
|
