Задвижки ножевые шиберные

ЗАДВИЖКА НОЖЕВАЯ (ШИБЕРНАЯ) СЕРИИ «ЗН100»

Ножевые (шиберные) задвижки серии «ЗН100» предназначены для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных веществ.
Корпус задвижки цельнолитой (из чугуна или стали), с направляющими ножа и уплотняющими клиньями. Нож изготовлен из углеродистой или нержавеющей стали. Задвижки могут поставляться с уплотнением из эластомера (резины различных марок: NBR, EPDM и др.), фторопласта или металла.
Варианты управления:
 - ручной (штурвал, редуктор)
 - автоматический (электро- и пневмопривод)
Температура рабочей среды до 2500С.
Направление подачи среды – одностороннее.
Присоединительные размеры фланцев соответствуют ГОСТ 12820-80.
Возможна поставка с ответными фланцами.

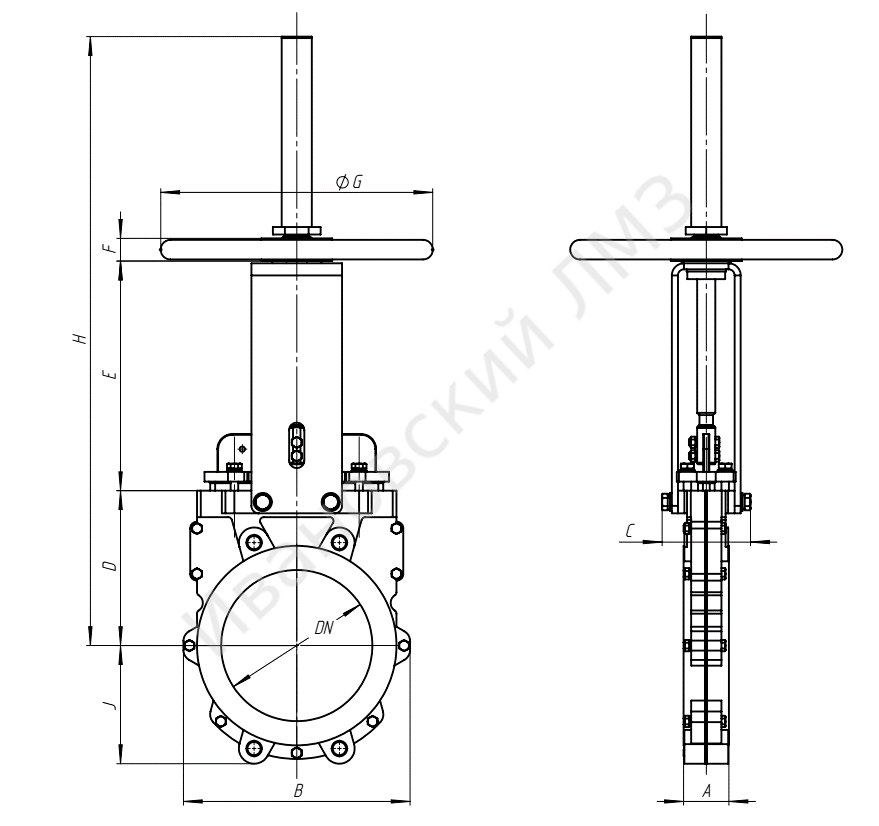

Основные габаритные и присоединительные размеры:

ЗАДВИЖКА НОЖЕВАЯ (ШИБЕРНАЯ) СЕРИИ «ЗН200»

Ножевые (шиберные) задвижки серии «ЗН200» предназначены для транспортировки слабозагрязненных жидкостей с содержанием взвешенных частиц до 5%. Особенно рекомендуется для транспортировки бытовых, ливневых и промышленных стоков, а также для систем водоснабжения.
Корпус задвижки (из чугуна или стали), выполнен из двух половин, которые проходят полную механическую обработку внутренних поверхностей. Нож изготовлен из углеродистой или нержавеющей стали. В зависимости от типа рабочей среды задвижки могут поставляться с уплотнением из эластомера различных марок: NBR, EPDM и др.
Эти и ряд других конструктивных особенностей позволяют применять задвижки серии «ЗН200» на более высокое давление, по сравнению с аналогичными задвижками.
Варианты управления:
 - ручной (штурвал, редуктор)
 - автоматический (электро- и пневмопривод)
Температура рабочей среды до 1100С.
Направление подачи среды – любое.
Присоединительные размеры фланцев соответствуют ГОСТ 12820-80.
Возможна поставка с ответными фланцами.

Основные габаритные и присоединительные размеры:

ЗАДВИЖКА НОЖЕВАЯ (ШИБЕРНАЯ) СЕРИИ «ЗН210»

Ножевые задвижки серии «ЗН210» – это задвижки гильотинного типа, предназначенные для использования на линиях транспортировки жидкостей с суспензией твердых частиц, воды с содержанием грязи, камней и пульпы.
Конструкция корпуса и сменных резиновых уплотнений, армированных металлическим кольцом, обеспечивает полнопроходное сечение без застойных зон и зон кавитации и препятствует абразивному износу корпусных деталей.
Варианты управления:
 - ручной (штурвал, редуктор)
 - автоматический (электро- и пневмопривод)
Температура рабочей среды до 900С.
Направление подачи среды – любое.
Присоединительные размеры фланцев соответствуют ГОСТ 12820-80.
Возможна поставка с ответными фланцами.

Основные габаритные и присоединительные размеры:

ЗАТВОР НОЖЕВОЙ СЕРИИ «ЗТН»

Ножевые затворы серии «ЗТН» предназначены для отсечения или дозирования потока различных сыпучих материалов.
Проходное отверстие затвора может быть выполнено в виде квадрата, прямоугольника или круга.
Корпус и нож затвора выполнены из углеродистой стали с футеровкой полимерным композитом.
Варианты управления:
 - ручной (штурвал, редуктор)
 - автоматический (электро- и пневмопривод)
Температура рабочей среды до 800С.
Направление подачи среды – одностороннее.
Возможна поставка с ответными фланцами.

Основные габаритные и присоединительные размеры:

Вид уплотнения:

• NBR
• EPDM
• Капролон
• Фторопласт
